Petróleo e Gás

No dinâmico mundo da produção de petróleo, onde a composição e os fluxos de petróleo, gás, água e sólidos mudam constantemente, os sistemas de elevação artificial desempenham um papel crucial. Nesse contexto, a bomba PCP surge como uma solução robusta que simplifica a produção e resiste ao ataque erosivo.

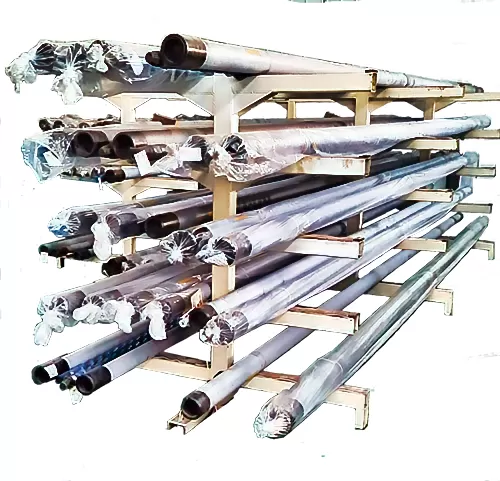

A bomba PCP é a solução ideal para:

• Poços com alto conteúdo de areia e viscosidade.
• Elevação de fluidos a grandes profundidades.
• Ampla gama de aplicações.

Vantagens da Bomba PCP:

• Todos os nossos produtos atendem às normas internacionais mais exigentes, como ISO 9001, API 11AX e API 674.
• Maior produção.
• Redução de custos.
• Maior vida útil.
• Funcionamento versátil.

Cabezales

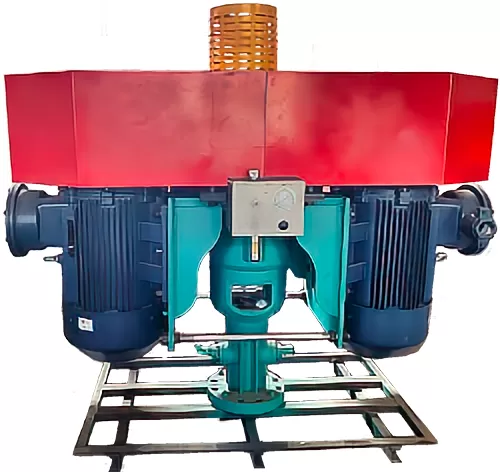

Acionamento Vertical para Bomba de Cavidade Progressiva (PCP)

El cabezal vertical en superficie de la bomba de cavidad progresiva (PCP) es un equipo de accionamiento y control inteligente integrado, compuesto por un motor a prueba de explosiones, una caja de engranajes y un variador de frecuencia. Este producto es una solución de accionamiento de alta eficiencia y ahorro energético, desarrollado específicamente para la bomba PCP en campos petroleros. Hemos incorporado tecnologías patentadas avanzadas que ofrecen un rendimiento superior, operación estable, trabajo seguro y confiable, ahorro de energía y protección del medio ambiente.

Ventajas:

• Estructura de transmisión de correa de doble motor: Cuenta con una estructura equilibrada, operación estable, alta eficiencia mecánica, gran potencia de accionamiento y alto par de transmisión, siendo una opción ideal para bombas PCP de alta potencia.
• Sello de caja de empaque: Ofrece un trabajo estable y confiable, alta presión de sellado, bajo mantenimiento y es fácil y conveniente de reemplazar el empaque.
• Dispositivo de freno hidráulico antirretorno: Este dispositivo patentado se inicia automáticamente cuando la máquina se detiene y retrocede, liberando el par de torsión lentamente. Ofrece un rendimiento estable, seguridad y confiabilidad.
• Dispositivos de prevención de reventones y fijación de varillas pulidas: Cuenta con medidas de seguridad de emergencia para evitar la pulverización de aceite y gas, ahorro de energía y protección del medio ambiente, garantizando una operación estable.
• Transmisión Variable Constante (CVT): Con múltiples opciones de velocidad, adecuada para las necesidades de diferentes desplazamientos y cabezas de pozos petroleros.

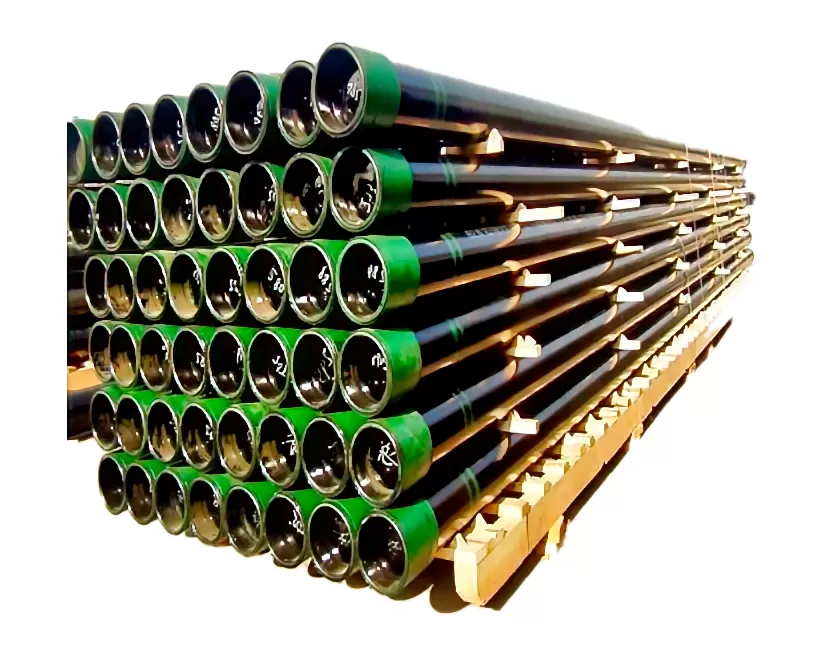

Maximize a eficiência de sua operação com tubulações de revestimento de produção de alta qualidade.

Está buscando tubulações de revestimento de produção confiáveis e duráveis para seus poços?
Nossas tubulações são fabricadas com materiais de primeira linha e atendem aos mais rigorosos padrões da indústria, como API, para garantir:

• Resistência superior: Suportam pressões extremas e condições exigentes.
• Resistência à corrosão: Protegem seu poço contra elementos corrosivos.
• Precisão dimensional: Garantem um ajuste perfeito e uma instalação sem problemas.
• Variedade de tamanhos e espessuras: Adaptam-se a qualquer especificação de poço.

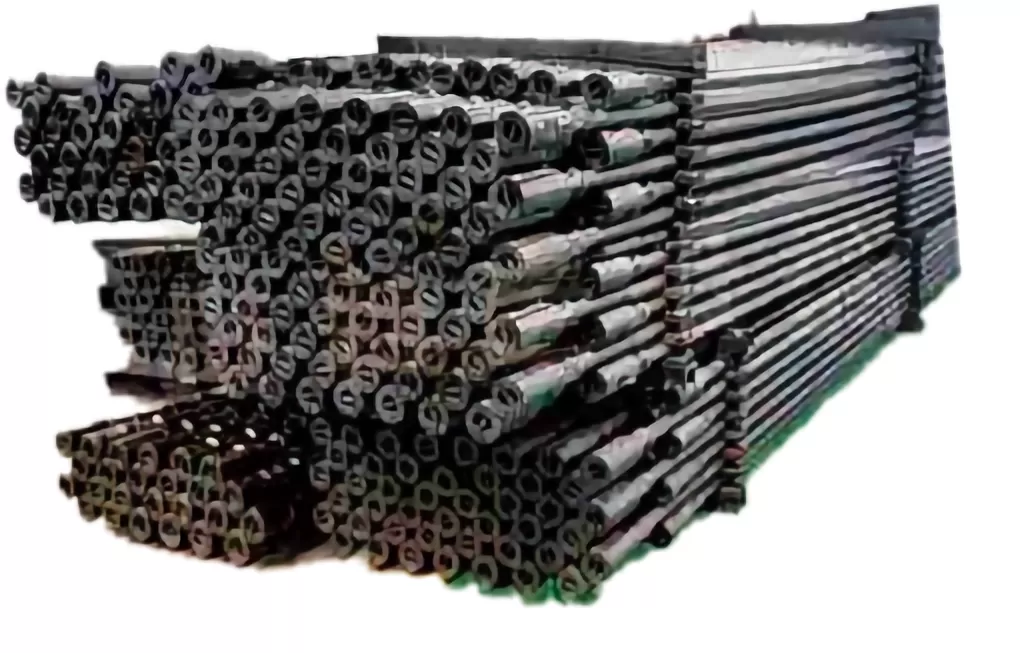

A Vara de sucção de bombeio é uma parte crucial do equipamento de produção de varas, a qual aciona a bomba no poço a partir do motor das unidades de bombeio, e é fabricada de acordo com as especificações da API Spec 11B.

Solução de Inversores de Frequência

Nosso Inversor de Frequência oferece um controle preciso para motores elétricos, com características destacadas como:

• Controle V/F e FVC para eficiência ótima.
• Amplo intervalo de voltagens: 380-480 VCA, 0,75-630 kW.
• Torque de partida excepcional: 150% a 0,25 Hz (SVC), 180% a 0 Hz (FVC).
• Comunicação avançada: Modbus-RTU, Profibus-DP, CAN open, CAN link.

Funções adicionais:

• Aumento automático de torque, compensação de deslizamento.
• Programação flexível: 4 rampas S, conexões 1/0 programáveis.
• Personalização de funções e frenagem dinâmica.
• Diagnóstico integral de falhas.
• Operação em altas temperaturas.
• Frequência de saída de 500 Hz.
• Unidade de frenagem dinâmica incorporada.
• Função de Back-Spin: em breve.

Potencialize seus motores com nosso inversor, garantindo eficiência e desempenho ótimo.

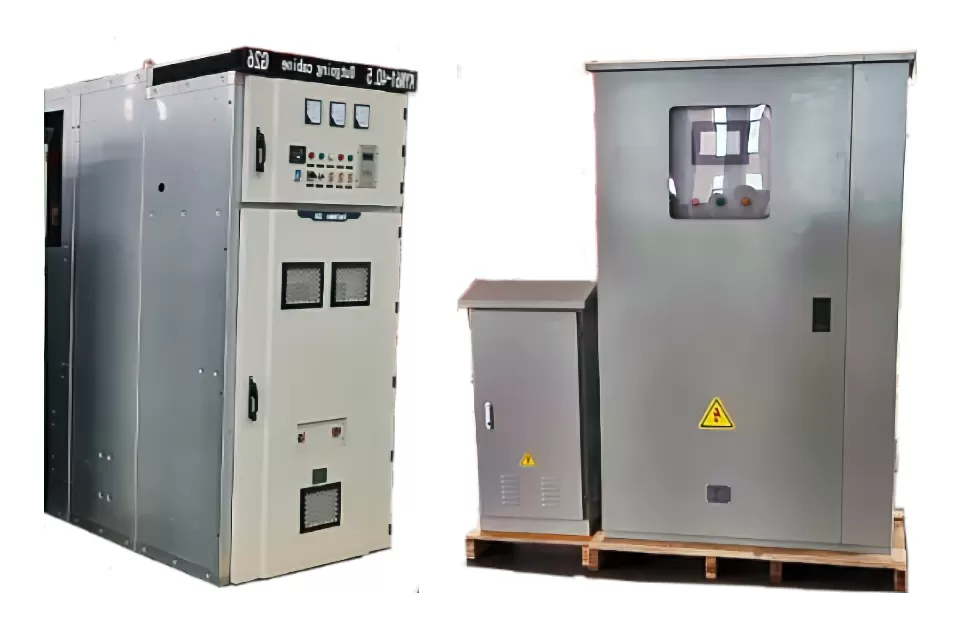

Beams A.S. OFERECE SOLUÇÕES DE ARMÁRIOS PARA APLICAÇÕES INDUSTRIAIS E NO SETOR DE PETRÓLEO E GÁS.

Essas soluções oferecem versatilidade e desempenho em ambientes industriais e de petróleo e gás, garantindo controle eficiente e proteção confiável.

Funcionalidades:

• Pressão Constante: Controle estável para diversas aplicações.
• Operação Auto/Manual: Seleção flexível de modos de controle.
• Troca Automática de Motores: Transição sem problemas entre motores.
• Sistema de Espera/Despertar: Eficiência energética com modo de espera inteligente.
• PID Ajustável: Controle preciso e adaptável.
• Configuração e Proteção: Circuitos para motores ou bombas.
• Detecção e Advertência: Alertas para operação segura.
• Visualização Multilíngue: Painel externo com idioma do cliente.

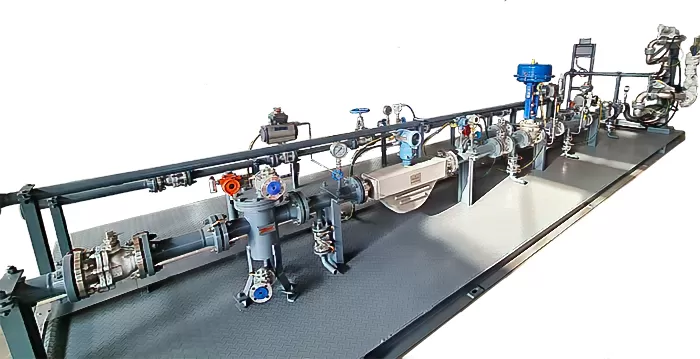

TRANSFERÊNCIA DE CUSTÓDIA PARA APLICAÇÕES DE MEDIÇÃO EM SKID

O sistema de transferência de custódia inclui: Medidor de fluxo, Filtro, Controle de pressão/Vazão, Monitor de qualidade, Testador de Vazão, Banco de calibração de Vazão, Sistema de drenagem, Fornecimento de energia, Computador de Vazão, Sala de controle dedicada, Telemetria, Sistema de segurança.

Somos fornecedores de soluções "chave na mão" de alto padrão, oferecendo soluções completas de medição para a indústria de petróleo e gás. Oferecemos uma ampla gama de skids de transferência de custódia com design profissional, engenharia, aquisições, gestão de projetos e suporte pós-venda. Nossos sistemas de medição de petróleo são projetados conforme os requisitos de alta qualidade do GOST Russo, Gosgortkehnadzor e NIST Americano (API), além das regulamentações estaduais.

A seleção dos componentes e técnicas de medição corretos é essencial para o desempenho geral do sistema. Nossos engenheiros experientes podem ajudar no design inicial para garantir que o sistema de medição final atenda aos requisitos do projeto e de suas partes interessadas. A seleção é baseada nas condições do processo, custo do sistema e sua adequação para o projeto.

As técnicas de medição líquida típicas que seriam consideradas incluem:

• Medidor de Coriolis
• Medidor de deslocamento positivo (PD)
• Medidor de ultrassom

Etapas do projeto de skid de medição:

• Design e engenharia
• Gestão de projetos
• Fabricação
• Calibração
• Teste de aceitação de fábrica
• Comissionamento / Startup
• Teste de aceitação no local
• Treinamento
• Serviço

Projetos típicos incluem:

• Sistemas de transferência de custódia para petróleo bruto, GLP, biocombustíveis e outros derivados.
• Sistemas integrados de mistura e medição de fluidos.
• Calibração e demonstração de sistemas de medição.

Experiência Integral:

Nosso pessoal completo de engenheiros mecânicos e elétricos competentes, junto com soldadores qualificados e certificados, garante que seus sistemas atendam aos padrões ASME/ANSI e API, raios X ou qualquer outro método de teste.

Motores Elétricos

Oferecemos Motores Assíncronos Trifásicos Industriais e Teste de Explosão de Alta Eficiência Norma IEC e NEMA.

Os motores são projetados para atender aos mais altos padrões de segurança e eficiência, oferecendo desempenho excepcional em diversas indústrias. Esses motores cumprem com os rigorosos padrões estabelecidos pelas Normas IEC e NEMA, assim como para ambientes explosivos, garantindo a segurança em aplicações que envolvem gases inflamáveis e misturas explosivas de vapor e ar.

Aplicações:

Esses motores servem como uma fonte confiável de força em diversos setores, incluindo petróleo, química, têxtil, metalurgia, transporte de gás na cidade, processamento de cana-de-açúcar, grãos e óleos, papel, medicina e mais. Sua versatilidade os torna adequados para ambientes com componentes inflamáveis.

Eficiência e Economia de Energia:

Nossos motores cumprem com a Classe 2 da GB18613-2012, atendendo ao limite de valor de eficiência energética e à qualificação para motores assíncronos trifásicos pequenos e médios. As características notáveis incluem alta eficiência, economia de energia, ampla margem de aumento de temperatura, longa vida útil, baixa vibração, baixo ruído e confiabilidade geral.

Equipamento Auxiliar:

Para atender às necessidades individuais do usuário, nossos motores podem ser equipados com dispositivos auxiliares, como sensores de temperatura de enrolamento, sensores de temperatura de rolamentos, transmissores de temperatura e aquecedores, melhorando a funcionalidade e a segurança geral do sistema.

Teste de Explosão:

Os motores da série YBX3 possuem classificações à prova de explosão, incluindo Exd II AT4 Gb e Exd II BT4 Gb, garantindo sua adequação para ambientes perigosos.

Características Estruturais:

• Graus de Proteção: IP55
• Tipo de Resfriamento: IC411
• Classe de Isolamento: F

Condições Operacionais:

• Tensão Nominal: 220 V, 380 V, 660 V, 480/660V e alta tensão
• Frequência: 50 ou 60 Hz
• Modo de Operação: S1 (Contínuo)
• Altitude: Menos de 1000 metros acima do nível do mar
• Variação de Temperatura: -15 a +40°C (tipo interior)
• Umidade: Não superior a 90% quando a temperatura média mensal for inferior a 25°C.

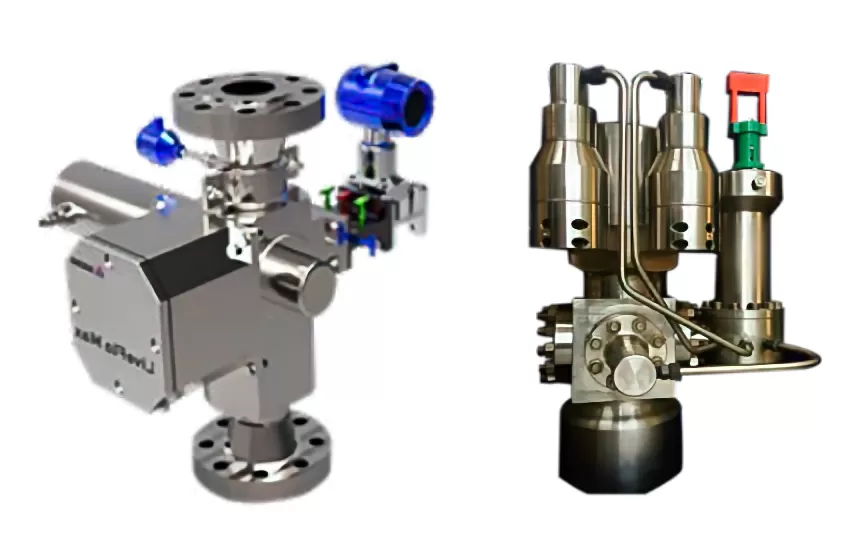

MEDIDOR DE VAZÃO MULTIFÁSICO LIVEFLO

Os Medidores de Vazão Multifásicos LiveFlo são dispositivos não intrusivos, em linha, que medem as vazões das fases individuais dos fluxos de poços de petróleo e gás, sem a necessidade de separação.

Esta tecnologia de medição multifásica é aplicável a uma ampla gama de condições de poço e regimes de vazão variáveis, proporcionando medições precisas e confiáveis das vazões de fluxo, desde poços marginais de baixo fluxo até poços de alta produção, incluindo medições de petróleo pesado e gás úmido.

Os medidores LiveFlo podem ser instalados na cabeça do poço, na linha de vazão ou no coletor de teste.

Desde o lançamento desta tecnologia em 1994, temos nos dedicado a um processo contínuo de inovação e aprimoramento, o que resultou na implementação dessa tecnologia inovadora em todo o mundo, com mais de 50.000 testes bem-sucedidos de poços para nossos diversos clientes.

A incorporação dos medidores multifásicos LiveFlo oferece aos nossos clientes uma redução significativa nos gastos de capital inicial e custos operacionais recorrentes para seus projetos.

Ao mesmo tempo, o equipamento pode aproveitar a computação em nuvem em tempo real, permitindo decisões oportunas e informadas que, em última análise, contribuem para maximizar a produtividade do poço e do campo.

Desde as etapas de perfuração e limpeza até as fases de produção estável, os medidores LiveFlo fornecem dados de poço extremamente confiáveis, precisos e repetíveis, um componente crítico para determinar o plano a longo prazo para o poço e a otimização da produção do campo como um todo.

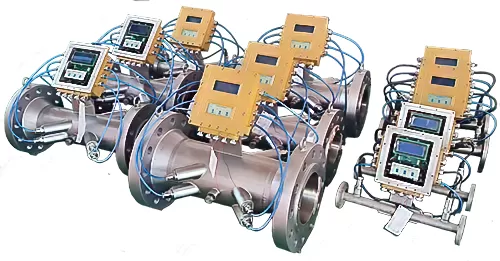

MEDIDORES DE VAZÃO ULTRASSÔNICO

Descrição

O medidor de vazão de gás ultrassônico é ideal para uma ampla variedade de aplicações, incluindo o fornecimento, transmissão e distribuição da maioria dos gases secos em áreas como armazenamento subterrâneo de ar, estações de energia, indústria petroquímica, fundição de alumínio, etc. O medidor ultrassônico pode medir uma ampla gama de gases, incluindo gás natural, gás compacto, ar, gás combustível, gás corrosivo, gás venenoso, gás de alta pureza, entre outros.

Características

• Sem peças móveis, baixa perda de pressão, longa vida útil;
• Medição bidirecional;
• Instalação simples, fácil manutenção;
• Alta precisão e boa confiabilidade;
• A prova de explosão: Exd(ib)IIBT4 (exclui acetileno);
• Compensação de temperatura e pressão;
• Adequado para vazões baixas e tubos de grande diâmetro.

Especificações

• Precisão: ±0.5%, ±1.0%, ±1.5%;
• Diâmetro: 1” ~ 12” (DN25mm ~ DN300mm);
• Relação de redução: >1:30;
• Meio: Gás, líquido;
• Sinal de saída: Pulso, 4 ~ 20 mA;
• Protocolo de comunicação: Protocolo MODBUS;
• A prova de explosão: Tipo comum, Tipo a prova de explosão;
• Proteção: IP65;
• Grau a prova de explosão: Exdib II BT4 (GYB101058);
• Temperatura de operação: -40ºC ~ +85ºC;
• Vazão máxima de sobrecarga: 120%;
• Fonte de alimentação: DCV 24V (600mA), DCV 12V (1A);
• Pressão nominal: 1.6 MPa, 2.5 MPa, 4.0 MPa, 6.3 MPa, 10.0 MPa, 16 MPa, 25 MPa, 42 MPa. (232 psi, 363 psi, 580 psi, 914 psi, 1450 psi, 2320 psi, 3625 psi, 6095 psi).

Medidores de Vazão Mássica

MEDIDORES DE VAZÃO MÁSSICA CORIOLIS

O medidor de vazão mássica Coriolis oferece o melhor desempenho na medição de vazão mássica, densidade e temperatura, além de calcular a vazão volumétrica, a vazão total e a composição do fluido em tempo real. Atualmente, ele está disponível em três estilos: sensor tipo M, sensor tipo U e sensor tipo S. Cada série tem seus próprios medidores compactos e remotos.

Em geral, um medidor de vazão mássica típico é composto por um sensor de vazão e um transmissor de sinal. O sensor de vazão é projetado para equipar dois tubos de fluxo para vibração, o que resulta em sinais capturados; o transmissor de sinal usa um processador de sinal digital (DSP) e um circuito de equilíbrio de vibração dinâmica (DVB) para oferecer uma resposta rápida, porém precisa, na medição. Além disso, a configuração do nó no local, diagnósticos e gravação de dados são facilmente gerenciados através da comunicação HART ou Modbus RTU
